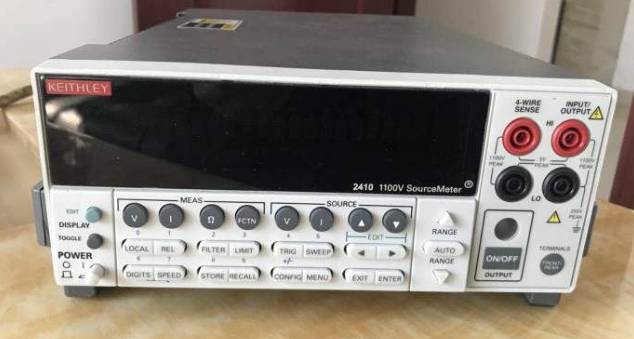

2410 数字源表

以下是吉时利2410数字源表的产品详情：

功能特性

- 五合一功能：集电压源、电流源、电压表、电流表和欧姆表功能于一体，可进行多种电学参数的测量和源出，能满足不同测试需求。

- 四象限工作：可在四个象限工作，既能作为电源输出功率，也能作为负载吸收能量，适用于测试二极管、LED、太阳能电池等各种非线性器件。

- 多种测量模式：支持IV（电流-电压）扫描、脉冲测试、电阻测量等多种测量模式，还内置线性/对数扫描功能，方便进行半导体特性分析。

- 丰富通信接口：配备GPIB（IEEE-488）、RS-232和触发链路接口，可方便地与计算机或其他设备连接，通过LabVIEW、Keithley KICKStart等软件进行控制，便于实现自动化测试系统集成。

性能指标

- 宽范围测量：能够提供和测量从±5μV（源）和±1μV（测量）到±1100V的电压，以及从±10pA到±1A的电流，功率为20W。

- 高精度与高分辨率：基础测量精度可达0.012%，分辨率为6位半，电压测量分辨率可达1μV，电流测量分辨率可达10pA，能够提供精确的测量结果。

- 高速数据采集：在4位半分辨率时，通过GPIB接口的数据传输速率可达1700读数/秒，可快速捕获和传输测试数据。

应用领域

- 半导体器件测试：可用于测试二极管、晶体管、MOSFET、IGBT等半导体器件的正向电压、反向击穿电压、漏电流等参数，也适用于IC、RF IC、MMIC等集成电路的特性分析。

- 光电器件测试：可用于激光二极管、激光二极管模块、LED、光电检测器等光电器件的IV特性测试、正向电压测量、反向漏电流测量等。

- 电路保护器件测试：可用于测试TVS、MOV、熔丝等电路保护器件的性能，如击穿电压、箝位电压、漏电流等。

- 其他领域：还可用于安全气囊、连接器、开关、继电器等汽车和电子设备相关部件的测试，以及纳米材料/薄膜电阻测量、高阻材料或绝缘体漏电流测试、光伏电池效率测试、介电耐压测试等。

晧辰-小陈:

以下是吉时利2460数字源表的产品详情：

功能特性

- 集成功能：集成了高精度直流电源、高灵敏度电压/电流测量、电子负载和触发控制器等功能，可替代I-V系统、曲线追踪仪和半导体分析仪等多种仪器。

- 四象限操作：支持四象限工作，能作为电源输出或负载吸收能量，适用于多种器件测试。

- 触摸屏界面：配备五英寸高分辨率电容式触摸屏，图形用户界面简单直观，有基于图标的菜单结构和上下文敏感帮助功能。

- 快速设置模式：有四种“QuickSet”模式，可快速进行相关测量设置，无需复杂配置。

- 通信接口：具备GPIB、USB 2.0、LXI/Ethernet等远程控制接口，还有D型9针数字I/O端口和TSP - Link插孔，方便集成到自动测试系统。

- 测试脚本处理：采用嵌入式测试脚本处理器（TSP）技术，可将测试程序嵌入仪器内存，提高测试吞吐量，支持并行测试。

性能指标

- 测量范围：电压范围可达105V，电流范围为7A DC/7A脉冲，功率最大100W。

- 测量精度：基本测量精度为0.012%，分辨率为6位半。

- 源限幅：不同电流量程对应不同电压源限幅，如≤7A量程时为±7.35V。

- 输出建立时间：20V量程、100mA I -限幅时，输出建立时间<200μs。

应用领域

- 半导体器件测试：适用于碳化硅（SiC）、氮化镓（GaN）等宽禁带材料制成的大功率半导体器件研发，以及功率MOSFET等器件的特性分析。

- 光电器件测试：可用于LED、OLED等光电器件的正向和反向偏置I - V特性分析，7A脉冲电流能力可减少漏电流测试时的器件自热效应。

- 电化学应用：大电流输出可支持充电电池的电源循环，四象限源和阱设计适用于电化学电池单元的循环伏安测量，也可用于电化学沉积等特性分析。

- 其他领域：还可用于太阳能电池/面板、新材料和用于电信、消费电子、汽车及医疗设备的电源管理器件等的特性分析。

晧辰-小陈:

以下是吉时利2461的产品详情：

功能特性

- 多功能集成：将分析仪、曲线示踪器和I - V系统的功能结合在一起，可提供便捷的一站式测试解决方案。

- 高速测量：配备双1MS/s模数转换器，支持快速采样测量。

- 触摸屏界面：采用5英寸高分辨率电容式触摸屏，图形用户界面直观，有基于图标的菜单结构和上下文敏感帮助功能。

- 多种操作模式：支持源和阱（4象限）操作，有4种“Quickset”模式，方便快速设置和测量。

- 通信与编程：具备SCPI和测试脚本处理程序（TSP®）编程模式，前面板有USB 2.0存储I/O端口，用于传输数据、测试脚本或测试配置，还可通过GPIB、LAN等接口与其他设备连接。

性能指标

- 测量范围：电压最高可达105V，DC电流最大7A（100W），脉冲电流最大10A（1000W）。

- 测量精度：0.012% DCV准确度，6½位分辨率。

- 采样率：可编程，1000~1M样点/秒。

- 易失性采样存储器：带时间标记，容量为27.5M，时间标记分辨率标准或全存储模式为1ns，紧凑存储模式为1ms，最大记录长度为5M。

应用领域

- 半导体器件测试：可用于碳化硅（SiC）、氮化镓（GaN）等器件研发，以及半导体器件的特性分析和高精度漏电流测试。

- 光电器件测试：适用于高亮度LED和照明系统等光电器件的测试，可提供稳定光源和准确的电流、电压测量。

- 其他领域：还可用于DC - DC转换器、电路保护装置、太阳能电池和电池板、电化学电池和蓄电池等的检定和测试。
